除尘器花板设计

2020-08-24 09:43:33 泊头嘉屹环保 27

布袋除尘器滤袋采用纵横直列的矩阵布置方式,滤袋中央距加大到260mm。这种排列方式公道地利用了方形的箱体空间。加大的滤袋中央距保证了含尘气体在滤袋间的抬升空间,同时避免了滤袋晃动可能产生的碰撞。

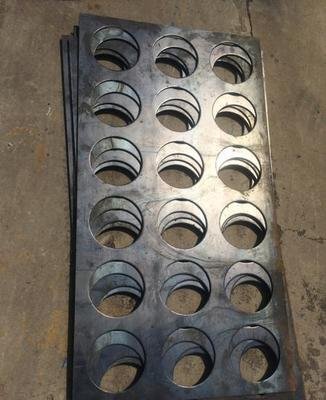

  除尘器的花板作为除尘器净气室和过滤室的分隔,用于吊挂除尘滤袋组件,同时将作为除尘器滤袋组件的检验平台。


  除尘器花板采用数控冲压方式加工花板孔,保证了花板及花板孔的形位公差要求。


  设计公道的除尘器上箱体内部结构为工人以花板作为操纵平台进行除尘器检验、维修创造了前提。


  花板孔冲压位置正确,与理论位置的偏差小于±0.05mm,确保两孔洞的中央距误差在±1.0mm。花板孔洞制成后清理各孔的锋利边角和毛刺,焊接加强筋板时,筋板布置公道。


  焊接后通过整形确保花板平整,无挠曲、凹凸不同等缺陷,花板平面度<1/1000,对角线长度误差<3mm,内孔加工表面粗拙度为Ra=2。滤袋与花板的配合公道,滤袋安装后严密、牢固不掉袋、装拆利便。


  采用精密工艺加工的花板和高精度定位的喷吹管保证恶劣喷吹短管轴线和滤袋组件轴线的重合,从而保证了整套喷吹清灰系统的可靠、有效。
